MANYETİK KİLİTLER

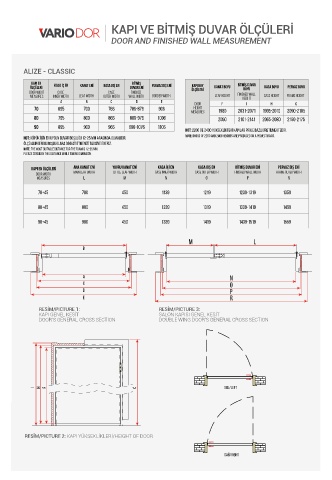

KAPI VE BİTMİŞ DUVAR ÖLÇÜLERİ MAGNETIC LOCK
DOOR AND FINISHED WALL MEASUREMENT
ALIZE - CLASSIC
KAPI EN KASA İÇ EN KANAT ENİ KASA DIŞ EN BİTMİŞ PERVAZ DIŞ ENİ BİTMİŞ DUVAR
ÖLÇÜLERİ DUVAR ENİ KAPI BOY KANAT BOYU BOYU KASA BOYU PERVAZ BOYU
DOOR WIGHT CASE CASE FINISHED ÖLÇÜLERİ FINISHED WALL
MEASURES INNER WIDTH LEAF WIDTH OUTER WIDTH WALL WIDTH BORDER WIDTH LEAF HEIGHT HEIGHT CASE HEIGHT FRAME HEIGHT
A B C D E
DOOR F I H C
70 695 700 766 786-876 906 HEIGHT
MEASURES 1980 2031-2071 1995-2010 2090-2105
80 795 800 866 886-976 1006 2050 2101-2141 2065-2080 2160-2175
90 895 900 966 986-1076 1106
NOT: 2200 ve 2400 yükseklİktekİ kapılar proje bazlı üretİlmektedİr.
NOT: KÖPÜK İÇİN EN UYGUN DUVAR BOŞLUĞU 12-25 MM ARASINDA OLMALIDIR. NOTE: Doors of 2200 and 2400 heights are produced on a project basis.
ÖLÇÜ ALIRKEN BU BOŞLUKLARA DİKKAT ETMENİZİ TAVSİYE EDERİZ.
NOTE: THE MOST SUITABLE DISTANCE FOR THE FOAM IS 12-25 MM. SESSİZ SESSİZ SESSİZ
PLEASE CONSIDER THIS DISTANCE WHILE TAKING DIMENSION.
MANYETİK MANYETİK MANYETİK
ODA KİLİDİ BARELLİ KİLİT WC KİLİDİ
KAPI EN ÖLÇÜLERİ ANA KANAT ENİ YAVRU KANAT ENİ KASA İÇİ EN KASA DIŞ EN BİTMİŞ DUVAR ENİ PERVAZ DIŞ ENİ
DOOR WIDTH MAIN LEAF WIDTH LITTLE LEAF WIDTH CASE INNER WIDTH CASE OUTER WIDTH FINISHED WALL WIDTH FRAME OUTER WIDTH SILENT MAGNETIC SILENT MAGNETIC SILENT MAGNETIC
MEASURES L M N O P R DOOR LOCK BARELLI LOCK WC LOCK
70+45 700 450 1139 1219 1239-1319 1359
SESSİZ KİLİTLER
80+45 800 450 1239 1319 1339-1419 1459
SILENT LOCK
90+45 900 450 1339 1419 1439-1519 1559
M L
B
A N
C O
D P
E R
RESİM/PICTURE 1: RESİM/PICTURE 3:
KAPI GENEL KESİT SALON KAPISI GENEL KESİT
DOOR’S GENERAL CROSS SECTION DOUBLE WING DOOR’S GENERAL CROSS SECTION
SESSİZ SESSİZ SESSİZ
ODA BARELLİ WC
KİLİDİ KİLİT KİLİDİ
SILENT SILENT SILENT
ROOM LOCK BARELLI LOCK WC LOCK
KİLİT TÜRLERİ VE RENKLERİ
I H F C SOL/LEFT
LOCK TYPES
KİLİT TÜRÜ SESSİZ KİLİT MANYETİK KİLİT
LOCK TYPE SILENT LOCK MAGNETIC LOCK
ODA KAPISI KİLİDİ MEVCUT MEVCUT
ROOM LOCK AVAILABLE AVAILABLE
RESİM/PICTURE 2: KAPI YÜKSEKLİKLERİ/HEIGHT OF DOOR
WC KAPISI KİLİDİ MEVCUT MEVCUT
WC LOCK AVAILABLE AVAILABLE
SAĞ/RIGHT SİLİNDİR KİLİT MEVCUT MEVCUT DEĞİL
CYLINDER LOCK AVAILABLE NOT AVAILABLE 93
